417 Abacus Lock

417 : Abacus Lock

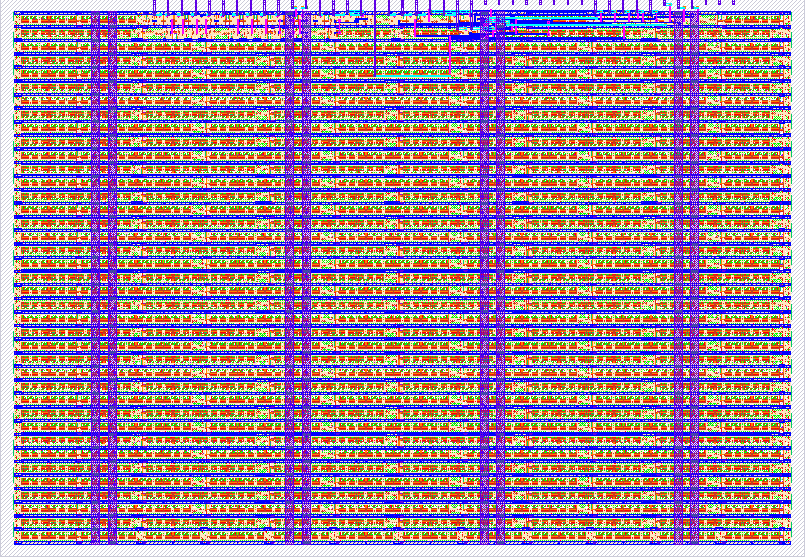

Design render

How it works

Abacus Lock is a digital combination lock that can be used in various projects. It moves the servo only when a specific sequence of switches is set. An LED Bar displays the status of the current lock combination in binary.

How to test

Follow Wokwi design and run the .ino file using Arduino: https://wokwi.com/projects/408154128142306305

External hardware

LED, LED Bar, Servo, Arduino Nano

This project was sponsored by The MITRE Corporation and MIT/LL Beaverworks Summer Institute
